BLE ソリューションのシステムと機能
スマートシリーズはBLEビーコンをIoTタグとして活用するサービスです。リアルタイム・モニタリングや蓄積したデータをグラフやリスト表示や、任意のデータを抽出してレポート作成できます。
スマートシリーズはお客様のご要求に応じて、クラウドまたはオンプレミスで提供が可能です。
スマートシリーズ構成図
STEP1
データ発信
ビーコンからアドバタイズ情報を発信。
STEP2
データ収集・送信
各ビーコンから収集したアドバタイズ情報をMQTTでロギングサーバーの送信。
STEP3
データ蓄積・管理
各レシーバーから転送された情報をDBに格納。
各ビーコン情報とレシーバー情報との正当性をチェックする。
STEP4
データ可視化・抽出・メンテナンス
スマートシリーズ各サービス毎に用意された各種機能。
STEP5
データ活用
お客様システムとの連携。
- Web-APIの提供
- FTPレベルでのアップロード。
データ処理フロー
STEP.1 BLEビーコン発信
1. 各種ビーコンはアドバタイズ情報を発信。
2. BLEレシーバー（専用IoTゲートウェイ、ハンディターミナル等）は該当情報を選別して蓄積する。
STEP2. サーバーへ送信
1. 蓄積されたBLEビーコン情報を指定された間隔（5/10/15/30--）秒毎にサーバーに送信する
2. 送信データは予め設定された送信タイプ（平均値/最高値/最低値）に編集加工する。
※ 送信間隔・送信タイプは随時変更する事が可能となっております。

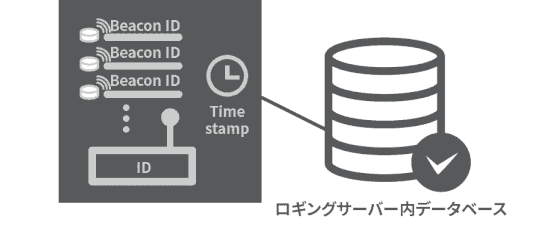

STEP.3 ロギングサーバー処理
全てのレシーバーから転送された各ビーコンのアドバタイズ情報にレシーバーID、Timestamp情報を付加しDBに格納。
同時に各データの正当性をチェック。
- BLEビーコンログ受信・格納機能。
- ログデータメンテナンス機能
- レシーバー死活監視機能
STEP.4 データ加工（Webアプリ）
ロギングサーバーより蓄積されたビーコン/レシーバー毎のタイムスタンプ付き情報を元に任意の時間（送信間隔）毎に位置判定情報として格納し各種サービスをリアルタイムに提供します。
- モニタリング
- レポート
- データ抽出（CSV）
- データメンテナンス
STEP.5 上位(外部）システムと連携
スマートシリーズは構築された業務アプリケーションとのデータ連携が可能です。
- WEBAPI
- FTPアップロード
- CSV抽出
機能概要（画面遷移）
標準機能としては
1. リアルタイム・モニタリング機能
2. レポート機能
3. マスター管理機能
4. ユーザー管理機能
をご用意しております。
1. リアルタイム・モニター
位置判定サイクル毎に更新され、ビーコン受信状況/レシーバー送信状況/位置判定結果/図面上での検知マークをリアルタイムで閲覧する事が可能です。
2. レポート機能
位置判定サイクル毎の受信ビーコン（強度）上位６個のデータと判定結果（標準ログ）と検知対象（人・もの）がどこにどの程度に時間滞在したかのサマリー（サマリーログ）情報を時間軸で抽出しCSV及びグラフ表示で閲覧することが可能です。
3. マスター管理機能
図面登録、ゾーン設定、ビーコン及びレシーバーの属性情報及び各種設定を自由にして頂きます。
4. ユーザー管理機能
システム管理者/ユーザー管理者/一般ユーザーの３階層で管理しております。各ユーザー登録、初期パスワード設定等を各権限にて実施して頂きます。
