BLEビーコンとは
【 BLEビーコンの特長 】
超低消費電力タイプで長期間（数カ月～数年）稼働可能。
・ 安価で導入設置が容易
・ 電波到達距離は100m程度（環境による）
・ 電波発信間隔は100ms～2,000ms程度
・ 複数のデバイスと同時接続が可能
・ バッテリー容量は様々（要件に合わせる必要がある）
・ 電池残量管理が可能な方が良い
・ データフォーマット（iBeacon/EddyStone等）
・ アンテナはパターンアンテナを推奨
・ センサーチップ（温度・加速度など）搭載
用途に合わせたBLEビーコン
BLEビーコンは様々な製品が販売されていますのでそれぞれの用途に合った線品を選択する事が可能です。
- 人が携帯するのかモノ（アセット）に取付けるか
- モノの場合はその大きさに合うサイズ
- ライフサイクルに合う電池容量
- 電池交換の容易性
- 必要なセンサー（温度・湿度、その他のセンサー）
- 必要な防塵・防水性と耐久性
- データフォーマット(iBeacon/EddyStone/--）
- 保証期間（業務用であれば3カ月以上）
- 各種設定作業を含めた費用
などが比較項目になるかと思いますが事前評価が重要です。
BLEビーコン用途別利用数
BLEビーコンは2014年にApple社がリリースした近接距離通信規格「ibeacon」により小売店の販促ツール（商品情報、クーポン、空席情報など）や駅内、観光地、展示会場、博物館などでの屋内ナビゲーションシステムとして大量に出荷されました。片やIoT(Internet of Thing)導入の機運の一環としてBLEビーコンに各種センサーを搭載させ温度湿度などのリモート・モニタリングや企業内、公共施設などの椅子、チェアに着座センサー付きBLEビーコンを搭載し着座管理を自動化したりする事が可能となりました。最近では企業においても業務の見える化や改善を目的としてBLEビーコンを社員様に携帯させ入退場管理から所在管理などを自動化し安全対策や効率化を目指してBLEビーコンを利用する機運が高まって来ました。

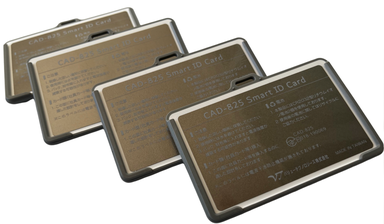

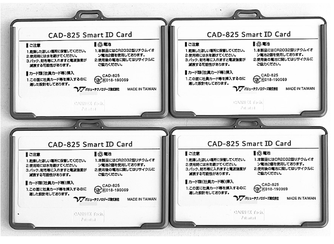

CAD-825 Smart ID card
人の検知で25,000枚（2025/10月時点）
BLEビーコンも従来の「近接販促ツール」としてのデバイスから企業内の業務改善策のツールとして社員、スタッフ様にも携帯して頂くケースが増えつつあり使用用途も今後増える事が予想されます。

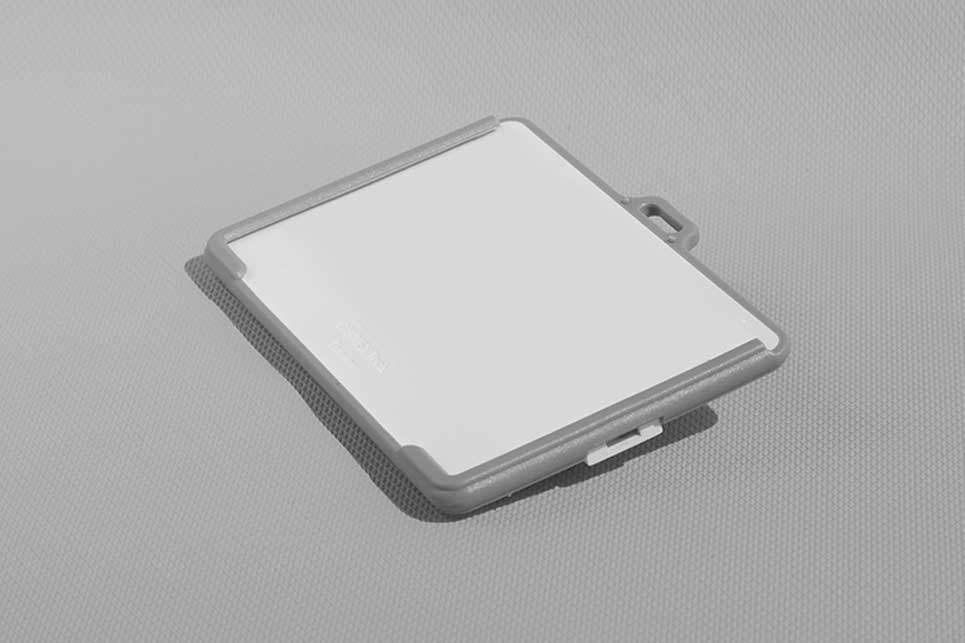

優れた携帯性
自宅や会社に置き忘れる事が無い様に普段携帯されるICカードやIDカードをスライド式にフォールド出来る設計になっておりますので安心してご利用して頂けます。
バッテリー残量管理
BLEビーコンは内臓電池（CR2032 x 2)で稼働しており電波強度、発信インターバルで電池寿命は変動します。電池残量をモニタリングして電池が切れる一定期間以前に電池交換を促す仕組みは必要です。

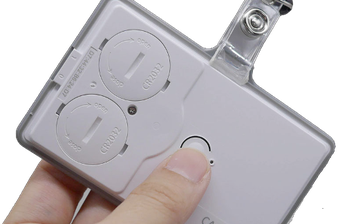

コールボタン機能
コールボタンを押すと、約30秒間緊急信号が発信されます。
工場内の危険エリアで作業する作業員のSOS信号や、工場玄関ゲートの解錠信号としても利用可能です。

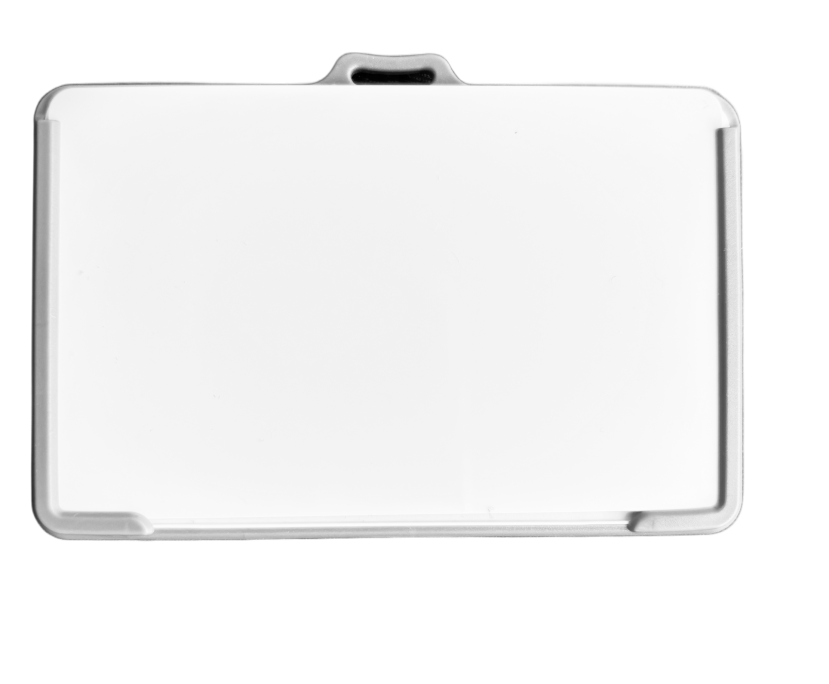

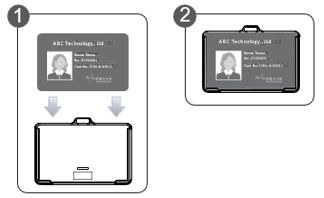

カードフォルダータイプ
多くの社員様が携帯するIDカードをスライド装填出来る様デザインされておりますので持ち忘れする事なくご利用して頂けます。

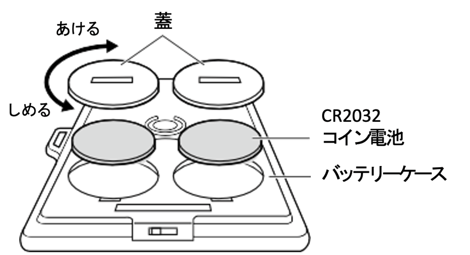

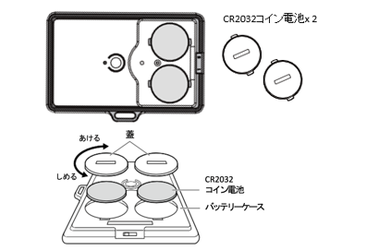

容易な電池交換
お客様でも簡単に電池交換ができる設計となっています。電池残量に応じて、電池が切れるタイミングに合わせて交換をご依頼いただけます。
電波発信時間帯の設定
- デフォルトでは24時間電波発信します。
- 人・もの（アセット）の管理時間帯が24時間必要ない場合はビーコンの電波発信時間帯を設定する事が可能です。（24Timer機能）
- 1日の特定時刻に1分間だけ電波を発信します。（Fixed Timer機能）
- 電波発信時間帯が短くなればバッテリー消耗が低減されバッテリーライフサイクルが長くなります。

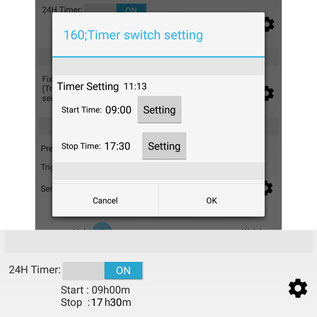

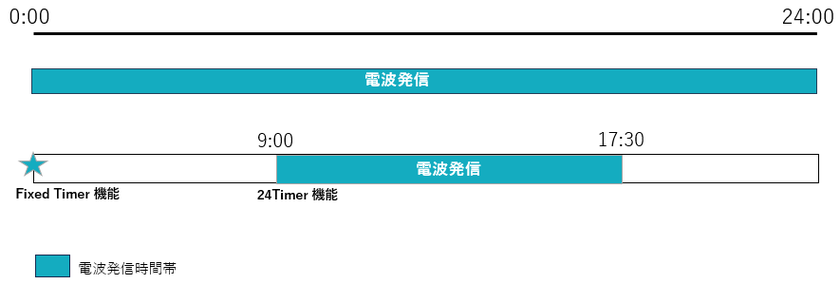

24 Timer 機能
24H Timer機能により電波発信時間帯を設定できます。
例）午前9時から午後5時半迄電波発信。

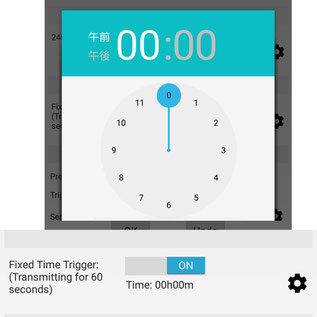

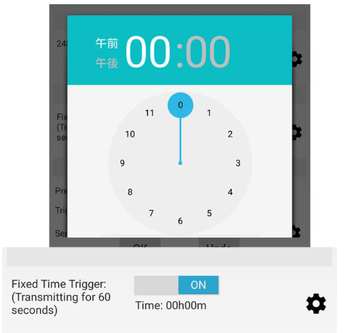

Fixed Timer 機能
Fixed Timer 機能により、１日の指定した時刻に（1分間）電波発信してビーコンの死活監視が可能です。
電池寿命
CAD-825の電池寿命は、電池容量（CR2032x2で440mAh）や設定条件（電波発信強度や発信インターバル）によって計算できます。
以下の表には、電池寿命の理論値に自然消耗（20%）を加味した実際の値（日数）が記載されています。
例えば、1年を電池交換の目安とする場合、CAD-825では次のような設定条件が想定されます。
+4dBm(約100m)設定の場合は850msのインターバル
0dBm(約40m)設定の場合は500msのインターバル
| 電波発信間隔 | 電波発信強度（+4dBm） | 電波発信強度（0dBm） |
| 1,000ms | 506（404） | 633（506） |
| 850ms | 448（358） | 567（453） |
| 500ms | 292（233） | 380（304） |
| 300ms | 186（149） | 248（198） |
| 100ms | 86（69） | 101（80） |
電池残量レベル
| バッテリーレベル | 電圧（Voltage） | 電池残量（％） |
| ６ | ＞2.8V | 100% |
| ５ | ＞2.7V | 70% |
| ４ | ＞2.6V | 50% |
| ３ | ＞2.5V | 30% |
| ２ | ＞2.3V | 20% |
| １ | ＞2.1V | 10% |
- 電池残量（バッテリーレベル）を送信するには予めビーコン設定アプリで「Battery Level」機能を「ON」にする必要があります。
- 内臓電池(CR2032）は電源をOnにしなくても自然消耗が発生する事があります。（未使用期間など）
- バッテリーレベル値の変化は電池個体により誤差があります。
- CR2032に関しては日本製品を採用しております。
ICカードを挿入する場合は磁性波干渉防止シートを貼付商品

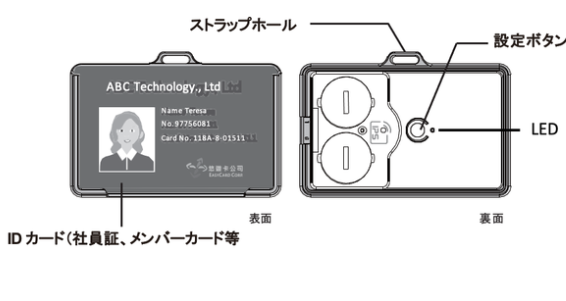

CAD-825はIDカードを装填できる様デザインされております。
装填するカードがICカード（Felica/Mifair）の場合は予め電磁波干渉防止シートを貼付した製品をご購入下さる様お願い致します。

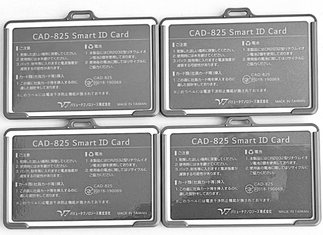

CAD-825（スタンダード）
CAD-825（ IC カード装填用）
CAD-825 Smart ID Card 仕様
| 製品名 | CAD-825 |
|---|---|
| BLE IC | Nordic社製 nRF52832 |
| 通信方式 | BT通信 |
| データフォーマット | iBeacon 及び独自フォーマット（注１） |
| 電波発信到達距離 | 約1m〜70m程度 (7段階）※環境により異なります。 |
| 電波発信インターバル | 100ms〜10,000ms（19段階） |
| 電池残量管理 | 6段階 |
| 内蔵電池 | CR2032 x 2 (420mAh) 日本製 |
| ボタン・スイッチ | スライド式電源スイッチ x 1 設定用ボタン x１ |
| 重量 | 26g（電池装填時） |
| サイズ |
W 90.1 × D 7 × H 62 mm 収納可能なカードサイズ ： 86×54mm 厚さ/0.51～0.76mm（20～30mil）※30mil推奨 |
| 電池寿命 | 下記参照 |
| 稼働環境（温度） | -20〜70度 |
| 製造元 | 台湾 CANNEX TECHNOLOGY Corp. |
（注１）：バッテリー残量レベル値を送信する場合は独自フォーマットとなります。iBeaconフォーマットに対応しているアプリケーシで使用する場合はiBeaconフォーマットを指定してご利用下さい。
取付型ビーコン SSS-825
SSS-825 特長
- 据え置用/取付用としてコンパクトなデザイン設計です。
- ピンホールがあるので商品等にチェーンやタグファスナで取り付け可能です。
- スライド式電源On/OFFスイッチ採用して誤操作を防ぎます。
- 6段階の電池寿命表示で電池交換のタイミングを管理できます。
- 電波発信時間帯を設定できます。
- 死活監視用として毎日同時刻に電波発信。
- 容易な電池交換が可能。
- 圧力センサー接続が可能。
SSS-825 仕様
| 製品名 | SSS-825 |
|---|---|
| BLE IC | Nordic社製 nRF52832 |
| 通信方式 | BT通信 |
| データフォーマット | 独自フォーマット（iBeaconアプリで受信可能） |
| 電波発信到達距離 | 約3m〜100m (7段階）※環境により異なります。 |
| 電波発信インターバル | 100ms〜10,000ms（10段階） |
| 電池残量管理 | 6段階 |
| 内蔵電池 | CR2450 (650mAh) 日本製 |
| スイッチ・ボタン | スライド式電源スイッチ x 1 設定用ボタン x１ |
| 重量 | 20g（電池装填時） |
| サイズ |
66.0mm x 30.0mm x 10.2mm |
| 稼働環境（温度） | -20 ~ 70度 |
| オプション | 外付け圧力センサー |

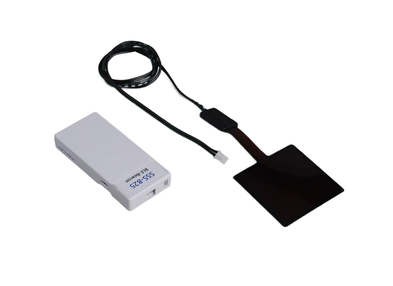

着座センサーBLEビーコン SSS-825P
外部圧力センサーに接続し、センサー検知閾値に応じてBLEビーコン信号をアドバタイズします。センサー検知閾値は20段階で設定可能です。椅子やクッションなどの着座検知や棚在庫の補充タイミング検知に活用できます。
- 働き方改革でオフィス環境は変化してます。従来の会議スタイルも変化しているのではないでしょうか？一度会議室の利用状況を計測して会議室のアロケーションを検討しては如何でしょうか？
- 図書館の座席は予約制で一定時間着座されないとキャンセル処理となりますが、その為に在籍確認の為に見廻る事は無駄では無いでしょうか？
- バス観光でお客様の点呼の替わりに着座検知を利用されては如何でしょうか？スマホ版アプリもご用意しております。
pressure sensor機能
圧力センサー機能をONにして20段階のセンサーレベルを設定する事で着座検知します。
24 Timer 機能
24H Timer機能により電波発信時間帯を設定できます。（下図例）午前9時から午後5時半迄電波発信。
Fixed Timer 機能
Fixed Timer 機能により、１日の指定した時刻に（1分間）電波発信してビーコンの死活監視が可能です。
外部圧力センサー仕様
| 製品名 | Interlink 社 FSR-406 |
|---|---|
| センサー接続ケーブル | 50cm（標準） |
| センサーエリア | 39.6mm x 39.6mm（標準） |
| センサー感知範囲 | 0.3N〜9.8N（標準）0.3N〜20N（オプション） |
| センサー判定閾値 | 1〜20レベル（標準） |
| 電波発信タイミング |
センサーしきい値を超えた時に発信 / センサーしきい値を超えない時に発信 （ビーコン設定アプリで変更可能） |
| 死活監視 | 指定時刻に１分間電波発信してビーコンの死活監視が可能 |

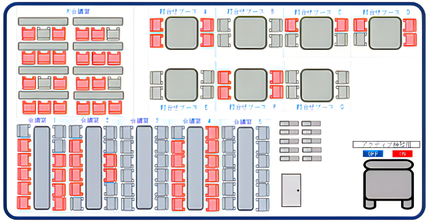

BLEスマートオフィス（クラウド版）
Value IoTクラウドサービスの「BLEスマートオフィス」をご利用頂ければ現地（会議室等）にビーコンセットを設置して頂ければ即着座検知が可能となります。
受信機（ゲートウェイ）は各ビーコンからの電波を受信できる場所に設置して頂ければ問題無いです。（事前に現地にて全ビーコンを受信できる場所と数量は確認させて頂きます。

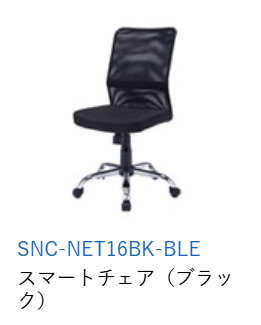

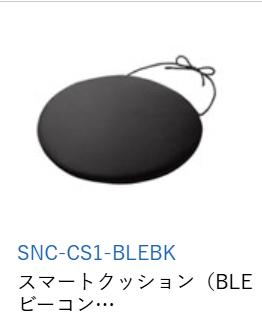

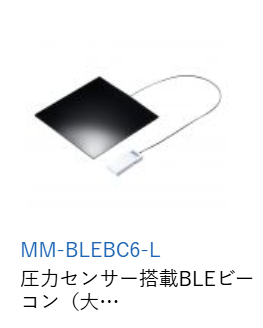

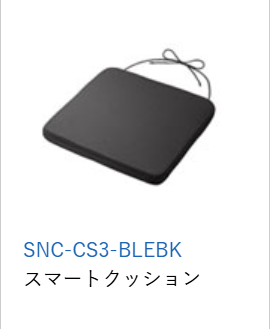

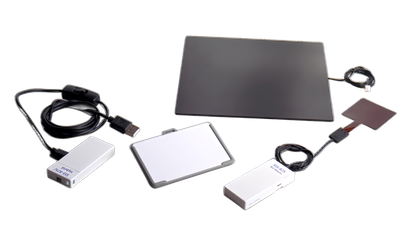

製品アラカルト（クッション・チェア等）

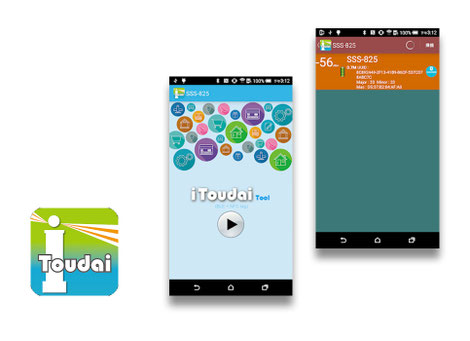

BLEビーコン設定アプリケーション（CAD-825/SSS-825共通）
APPリンク先QRコード
APP Storeにて”sss-825" で検索してAPPをダウンロードして下さい。
