BLE ソリューション

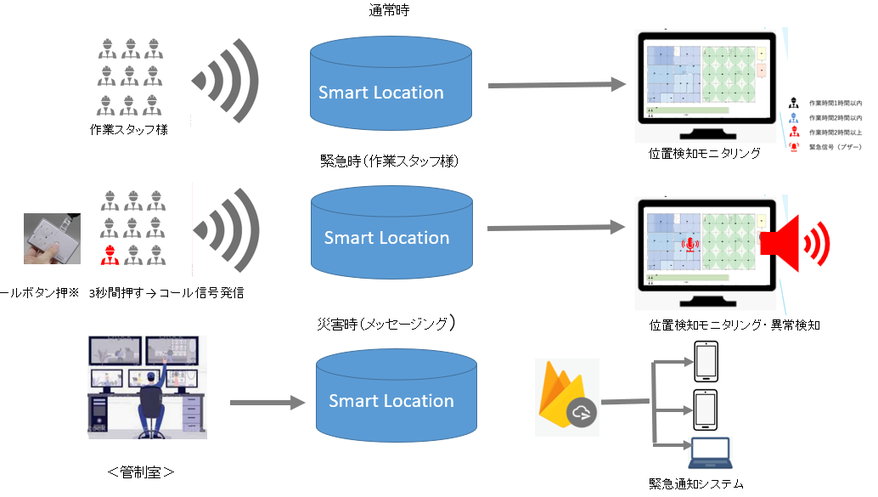

オフィス内のスタッフや工場内の作業スタッフ様にBLEビーコンを携帯して頂きエリア内に設置したレシーバーがスタッフ様の所在場所や入退出検知を自動化します。工場内での作業員様の安全管理、多様化されたオフィス内でのスタッフ同士のコミュニケーション補佐、倉庫内でのスタッフの非定型作業などの標準化、デジタル化に活用出来ます。2019年初版版リリース後随時機能追加。(2025年：Ver.3.0）

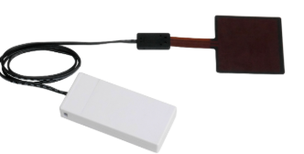

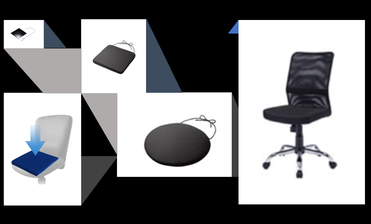

圧力（着座）センサーBLEビーコンを椅子やクッションに取り付け着座検知を可能とします。一般オフィスでの会議室の利用率や図書館での予約客のキャンセル処理の自動化、インバウンドでの海外客のバス内の点呼システムなど応用範囲が広い。基本的にはクラウド利用前提です。

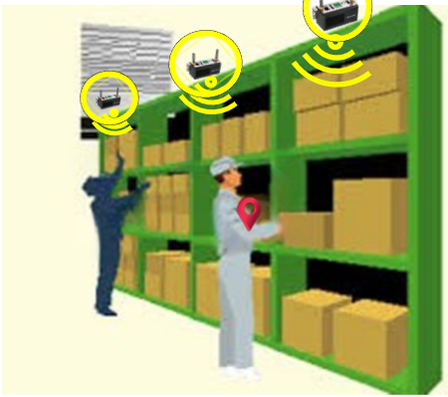

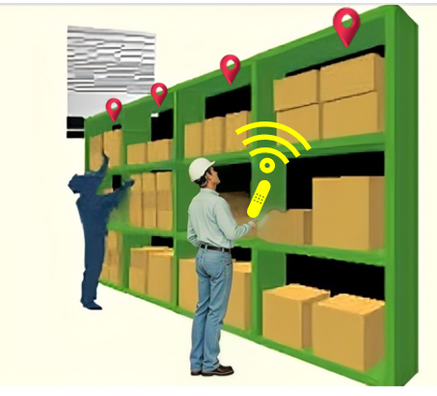

Smart Locationとは逆にスタッフ様が作業中に携帯するスマートデバイス（ハンディ端末やPDA端末）をエリア内に設置したBLEビーコンを受信する事でスタッフ様の所在を検知するシステムで倉庫シーンでは有効なソリューションと言えます。Smart Locationとは違いIoTレシーバーが不要となりそれに伴う電気工事、ネットワーク工事及びIoTゲートウェイ調達費用が無くなりますので大幅にコストカットが可能となります。

温度湿度センサー付きBLEビーコンを食品加工工場、病院、クーリング・ルーム、冷蔵運送車などに設置しリモートで管理するシステム。リモート・モニタリング及び異常値検知の場合の通知システムとの連動、空調機器コントローラ等との接続など外部システムとの連携をサポートします。

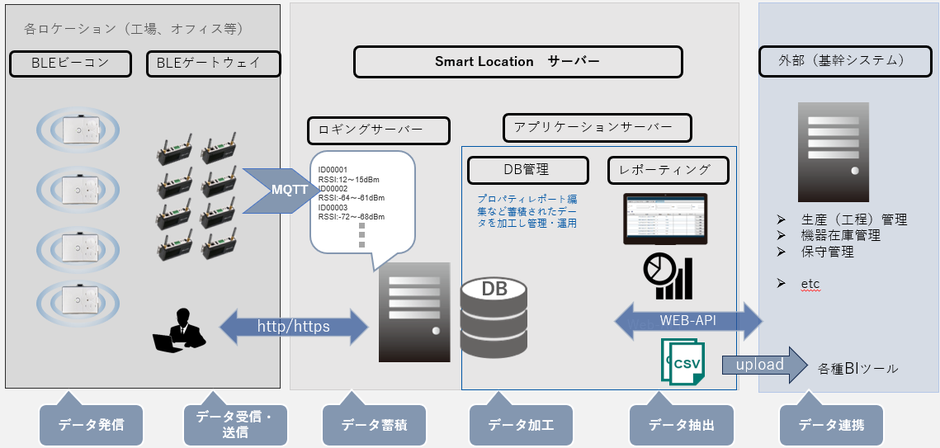

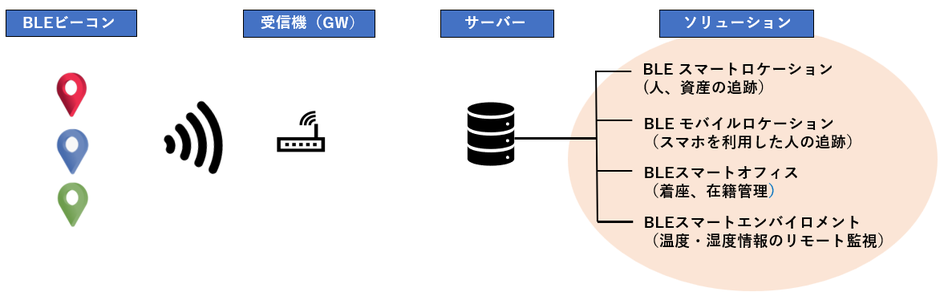

BLE ソリューションシステム構成図

導入に関してはオンプレミス、クラウド環境（SaaS）共に可能です。

ネットワーク接続に関してもお客様ネットワーク管理者のご指示の基サーバー、受信機の設定を行います。

BLEスマートロケーションシステム

BLEスマートロケーションの特長

BLEスマートロケーション開発の背景

BLEスマートロケーションシステムは電波や位置測位アルゴリズムの専門家が設計した位置情報システムではなく業務改善を念頭に業

　　務運用者の立場で設計したアプリケーション・パッケージです。よって如何にして位置測位精度を高めるかという事よりも如何にして

業務の見える化、業務改善を推進するかを中心にどの様な情報が必要でそれらを外部システムとの連携によりリアルタイムで注意喚

　　起、計画の見直しと再整備を自動化する事を目的としております。

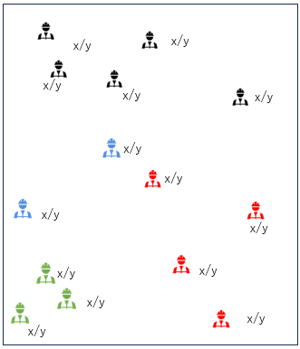

屋内位置追跡が可能となります。

　　人やものにBLEビーコンを取り付けたり携帯する事で屋内環境でのリアルタイムでの資産（もの）追跡、社員や作業スタッフの所在

管理、滞在時間の把握が可能となります。

精度と正確性

弊社BLE　Locationシステム（Smart Location System）は、独自の位置判定ロジックを用いてお客様が求める位置情報（エリア/ゾーン/通

過ポイント）を収集し様々なレポーティングサービスをご提供します。決して高精度おいう訳では御座いませんのでお客様のご要件にマ

ッチすれば安価で短期間での稼働、合わせてお客様で調整が可能なお客様オリジナルなシステムが構築出来ると考えております。

専門知識が不要で導入から運用までお客様自身で対応して頂けます。

BLEスマートロケーションシステムはお客様のニーズに合わせた柔軟なシステム構築が可能です。高精度な位置測位システムとは異なり、

　　専門的な電波知識や図面制作システムでの相対座標軸管理は不要です。本システムでは、ロケーション＞エリア＞ゾーン＞通過ポイント

（入退出）の階層に分類していただければ、位置検知設定や導入後のGW（受信機）の変更作業などをお客様自身で簡単に行うことができ

ます。

柔軟性と拡張性

Smart Locationシステムは販売開始（2019年）以来バージョンアップや機能追加を加えておりそれらをチョイスする事でお客様に最適なカ

スタマイズ（標準カスタマイズ）が可能となっております。図面管理も複数画面管理（マルチロケーション機能）が可能おなっております

ので検知対象エリアが増えた場合にも追加費用無しで拡張して頂けます。又、お客様基幹システムなどの外部システムとの連携に関しても

Web-APIを提供させて頂きます。

セキュリティと冗長性

　ネットワーク設定はお客様のご指示に従って行います。BLEビーコンについてはMACアドレスで管理します。成りすまし対策として、必

要に応じてFTサーバやエッジコンピューティングなどをご提案いたします。

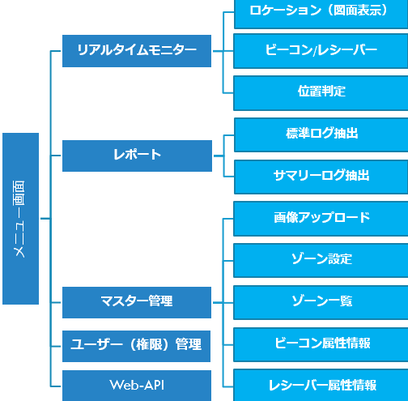

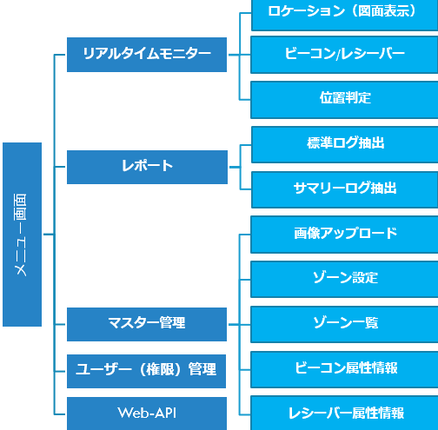

BLEスマートロケーションの機能構成

1. リアルタイム・モニター

位置判定サイクル毎に更新され、ビーコン受信状況/レシーバー送信状況/位置判定結果/図面上での検知マークをリアルタイムで閲覧する事が可能です。

2. レポート機能

位置判定サイクル毎の受信ビーコン（強度）上位６個のデータと判定結果（標準ログ）と検知対象（人・もの）がどこにどの程度に時間滞在したかのサマリー（サマリーログ）情報を時間軸で抽出しCSV及びグラフ表示で閲覧することが可能です。

3. マスター管理機能

図面登録、ゾーン設定、ビーコン及びレシーバーの属性情報及び各種設定を自由にして頂きます。

4. ユーザー管理機能

システム管理者/ユーザー管理者/一般ユーザーの３階層で管理しております。各ユーザー登録、初期パスワード設定等を各権限にて実施して頂きます。

5. Web-API

基幹システムやBIツールなどの外部システムと接続

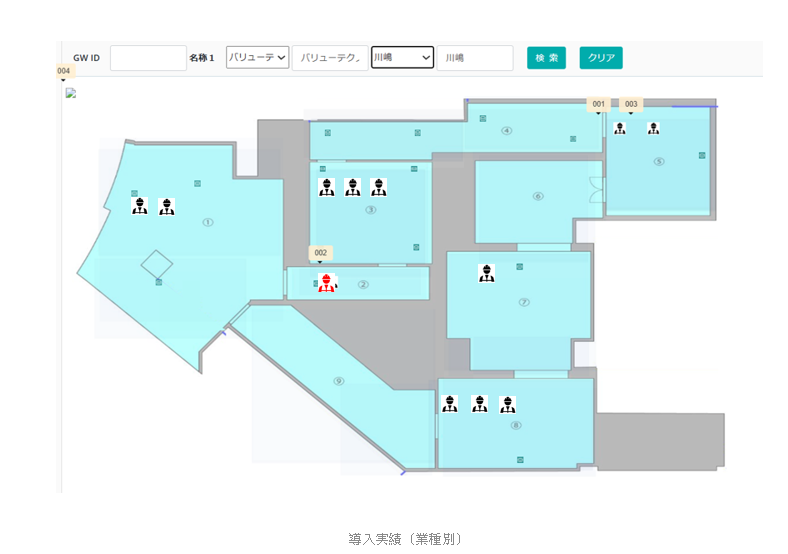

リアルタイムモニター機能

リアルタイムモニタリング

評価時や検証時ではお客様の位置判定結果を目視しながら最適化の為に各種設定変更が必要となります。位置判定サイクル毎のビーコン/レシーバーの受信状況や位置判定結果を表示させる事と同時に検知マークによる確認作業が可能となっております。

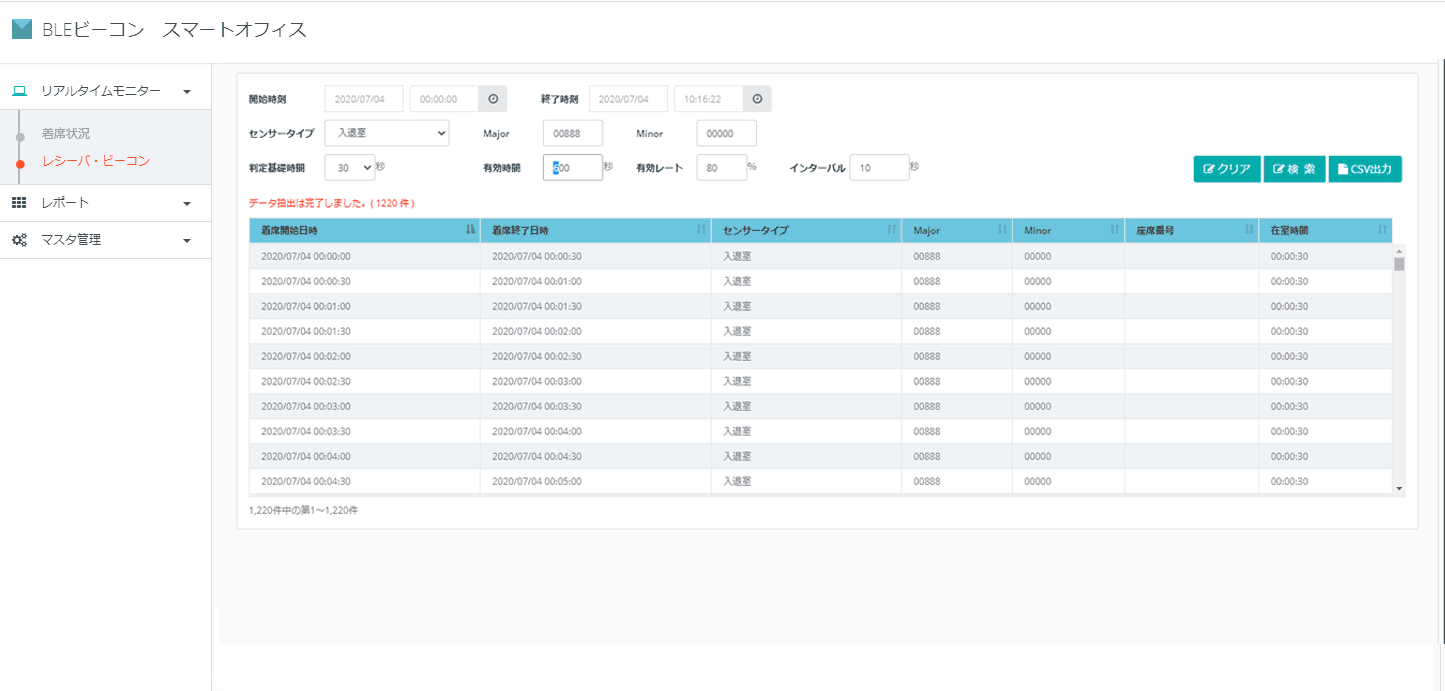

各種レポート機能

指定の条件でビーコンの位置情報と時間情報のデータを抽出

サマリーデータ抽出

BLEビーコンから受信し、データベース化された位置情報・時間情報を、お客様が指定した期間、条件で抽出してリスト表示が可能です。データはCSV形式で出力できます。

実際の勤務時間や、製造ラインなどの工程管理、各種施設の来客の滞在時間などを分析するためのデータとして活用できます。

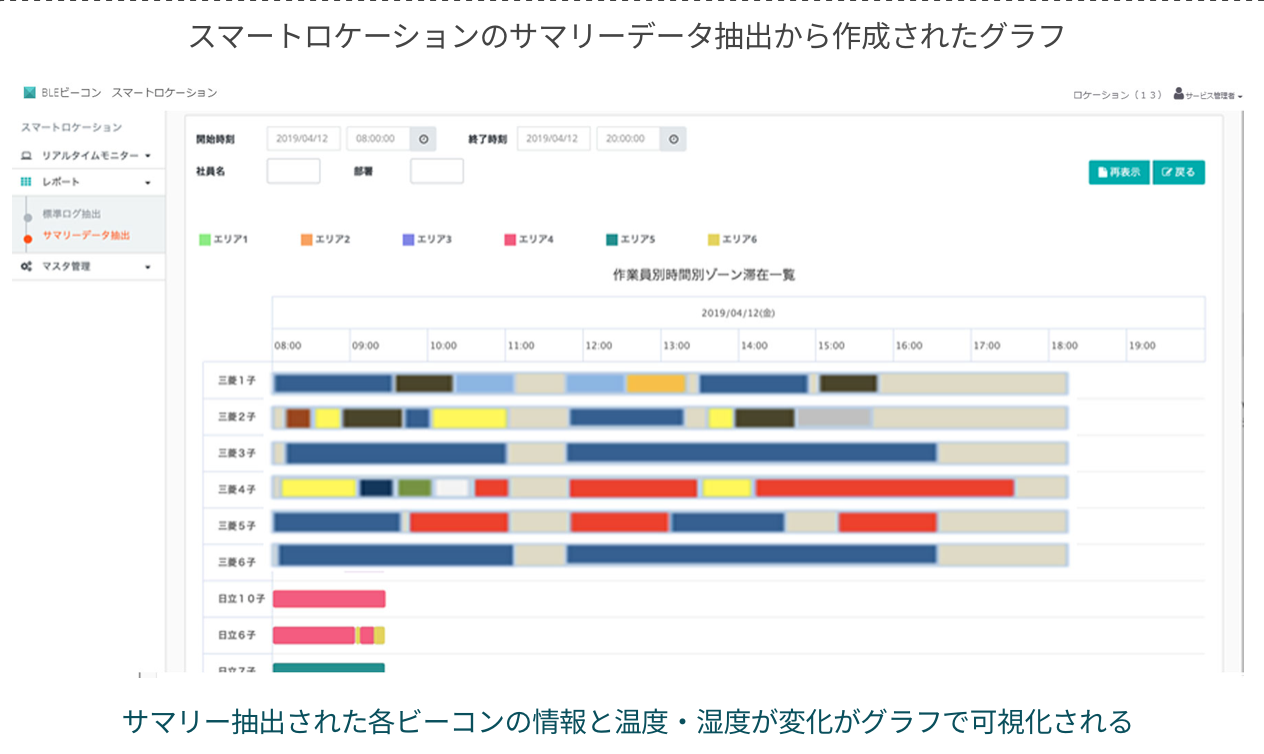

グラフ表示

サマリー情報抽出後任意の時間帯でのグラフ表示も可能です。

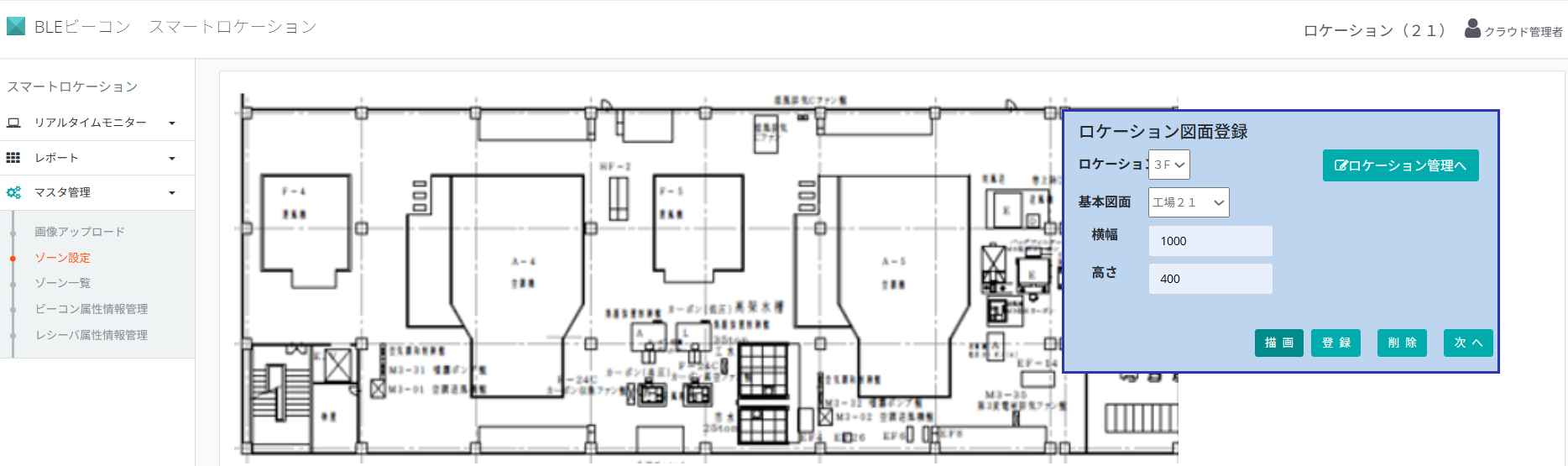

ゾーン設定画面（ロケーション登録）

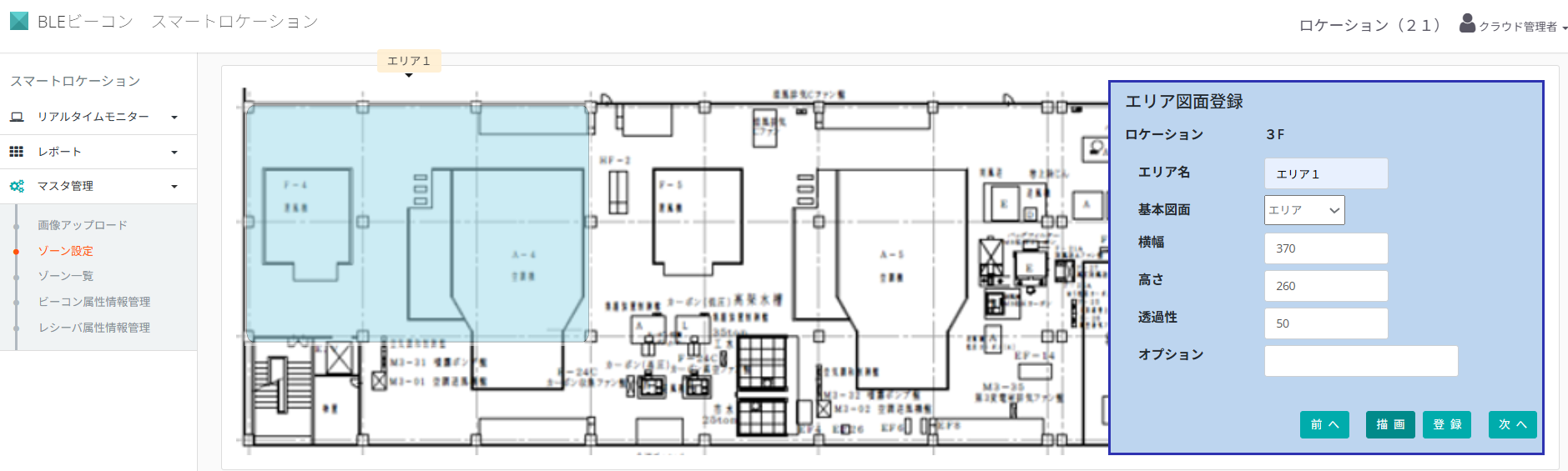

ゾーン設定（エリア登録画面）

ゾーン設定（ゾーン登録画面）

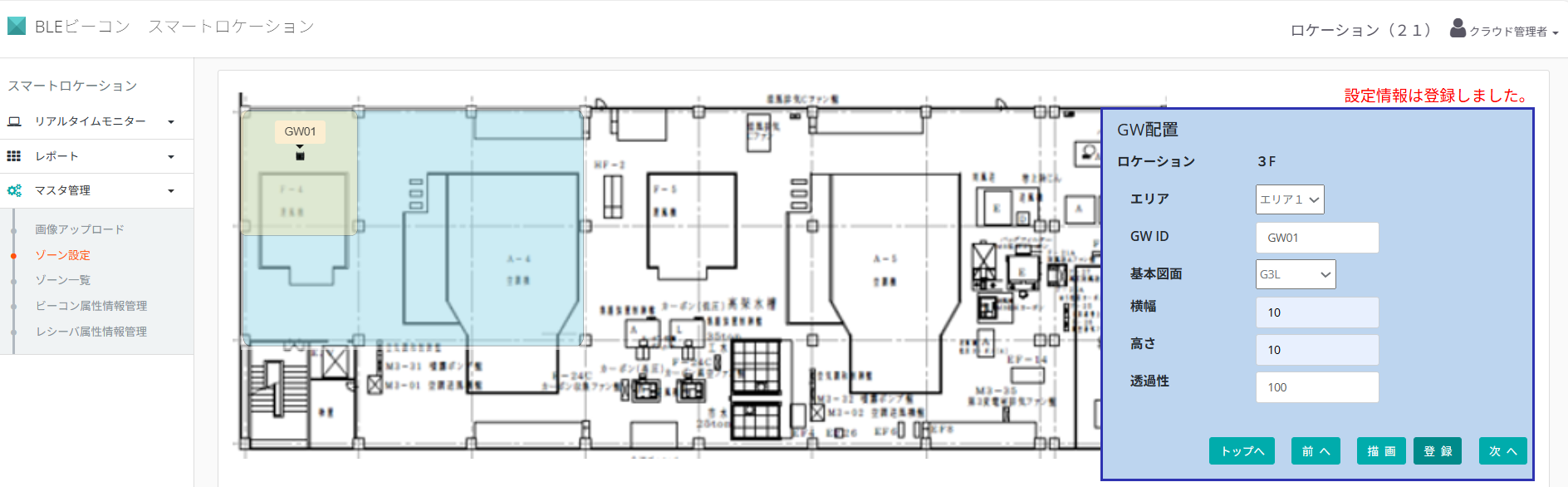

ゾーン（GW登録画面）

スマートロケーション導入機器構成

BLE ビーコン

CAD-825　Smart ID CARD

普段携帯される入館証カードやIDカードをスライド装填できるカード型BLEビーコン。

機器や備品などに取り付け可能なSSS-825

SSS-825はiBeaconベースのBLEビーコンです。タイマー機能付きで業務時間に絞って稼働させることができます。

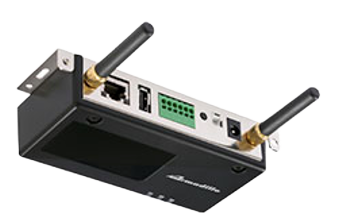

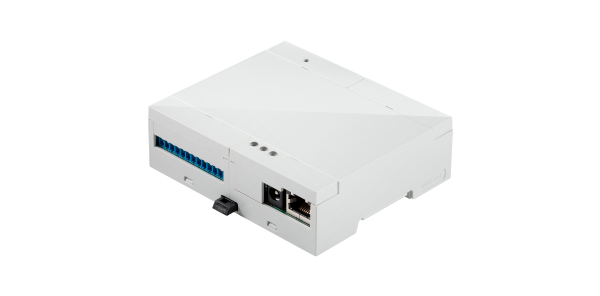

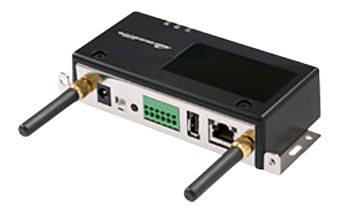

受信機（iot ゲートウェイ）

Armadillo GWシリーズはEthernet / Wi-Fi / BLEに対応しており、スマートシリーズ専用のアプリケーションをインストールして、レシーバーとして利用できます。

受信したBLEビーコンの情報と、レシーバーのIDや受信時刻などをスマートシリーズのロギングサーバーへ送信できます。

主な機能

　Bluetooth 受信
　受信情報の編集・加工処理
　任意の時間にてサーバーへ送信（MQTT)

ローカルサーバー装置

サーバー機器（パフォーマンス）の選定は

　BLE受信機台数
　1台の受信機が同時に受信するBLEビーコン数
　位置判定サイクル（3/5/10/20/30秒----任意の時間）

（例）

　受信機総数：40　

　1受信機が同時に受信するビーコン数：20

　位置判定サイクル：10秒　

DELL Power Edge T350程度のパフォーマンスが必要です。

　 OS : ubuntu 21./04以降

　メモリー：16GB

ファイル：1TB

　ツールソフト（DB等）は弊社サーバー設定にて実施致しす。

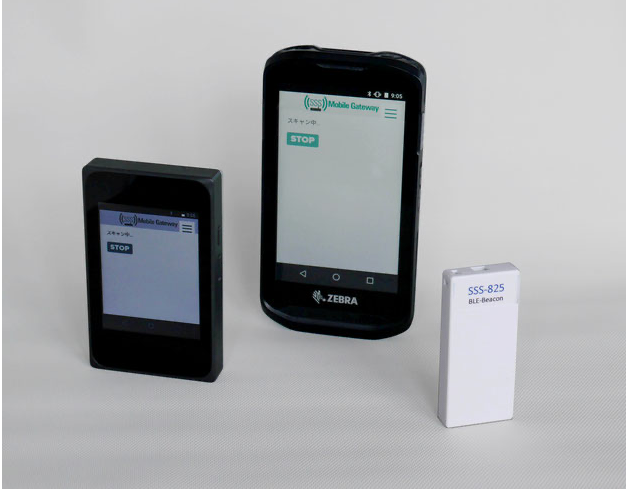

BLEモバイルロケーションシステム

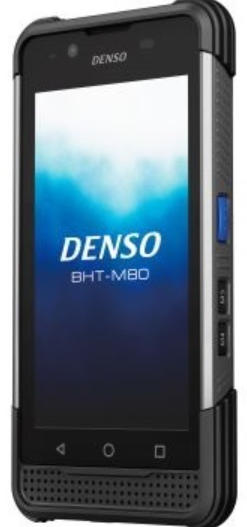

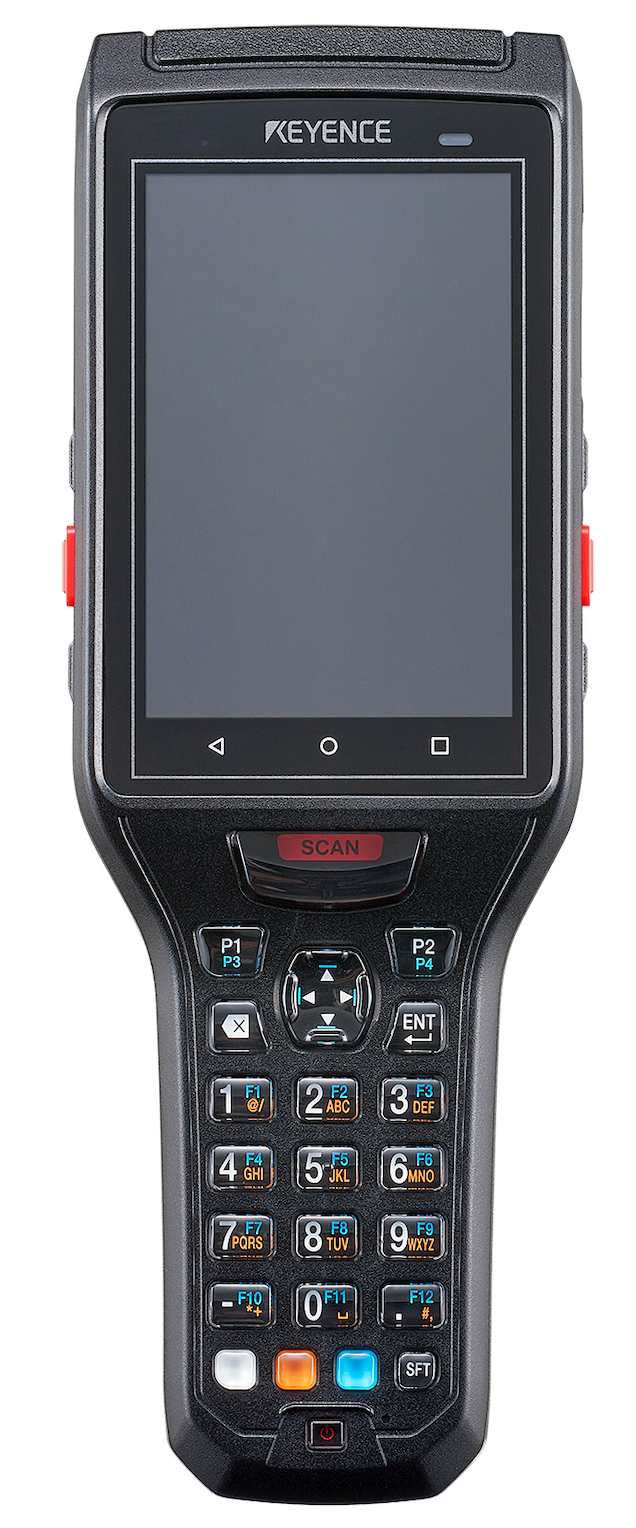

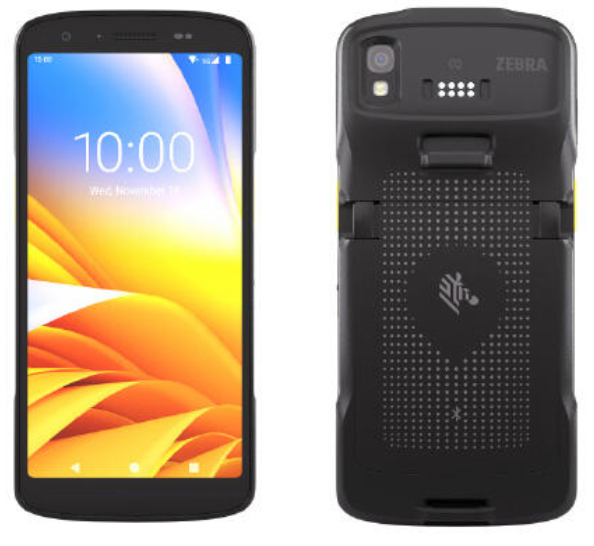

（ハンディターミナル、PDA端末を受信機にした所在管理システム）

設置イメージ（スマートロケーションvs モバイルロケーション）

スマートロケーション

位置判定対象（ひと・もの・車両等）にビーコンを取り付け（携帯し）各ロケーションに設置されたBLE専用レシーバー（ゲートウェイ）がビーコンから発信される情報を受信し位置判定をする。

モバイルロケーション

位置判定対象（人）が携帯するハンディターミナルが各ロケーションに設置されたBLEビーコンが発信する情報を受信し位置判定をする。

BLEスマートロケーションとモバイルロケーション比較

スマートロケーションもモバイルロケーションも機能面、位置判定ロジック等は同様です。ハンディターミナル、PDA端末を常時携帯される倉庫業様向けにハンディターミナルのOSがAndroidに移行したのを機に開発しました。スマートロケーションとモバイルロケーションの比較表は下記の通り。

項　　目	スマートロケーション	モバイルロケーション
レシーバー	BLE専用レシーバー（IoTゲートウェイ）	業務用スマホ（ハンディターミナル・PDA端末）
ネットワーク	有線LAN/Wi-Fi/LTE	Wi-Fi/LTE

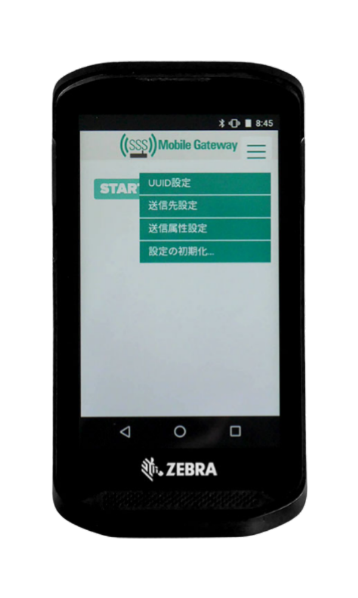

レシーバーの運用タイプ	各ロケーションに必要数を固定設置	業務用スマホ/スマートデバイスにGateWayアプリを常駐。バックグランドで常時稼働。
BLEビーコンの運用方法	ひとが携帯/ものに貼付	各ロケーション（エリア/ゾーン）に必要数を固定設置
位置検知の方法	エリア/ゾーン/近接・通過検知	同左
検知対象	ひと・もの（資産）BLEビーコンを取り付けられる状態であれば検知が可能。	基本的にはスマートデバイスを携帯する人が対象となります。
長所	BLE専用レシーバーを採用しているのでBLE受信精度（スキャンレート）は高い。レシーバーは外部電源から供給される為、停電時以外は給電の必要はない。	ロケーション設置用のビーコンの価格が専用レシーバーと比較して圧倒的に安価であり且つ（専用ゲートウェイには必要であった）電源・ネットワーク工事が不要である為コスト面では有利である。
短所	電源やネットワーク工事にコストが掛かる。一度設置すると場所移動が難しい。	BLEビーコンを絶えず受信しサーバーにデータ送信する為バッテリー消耗を事前に確認し運用面で注意が必要。
