BLE スマートエンバイロメント

食品製造（加工）工程における適切な温度・湿度管理。
温湿度センサー搭載のBLEビーコンをモニタリングしたい場所に固定設置します。温湿度の値とID情報を発信して、スマートエンバイロメントでリアルタイムモニタリングや、期間を設定した温湿度変化のグラフ表示やレポート作成が可能です。

温度や湿度のしきい値を設定して、アラートメールが送信できます。

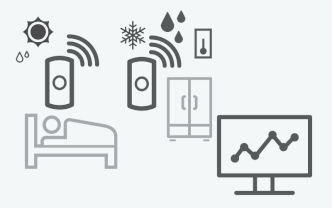

BLEビーコンによる温湿度環境モニタリング

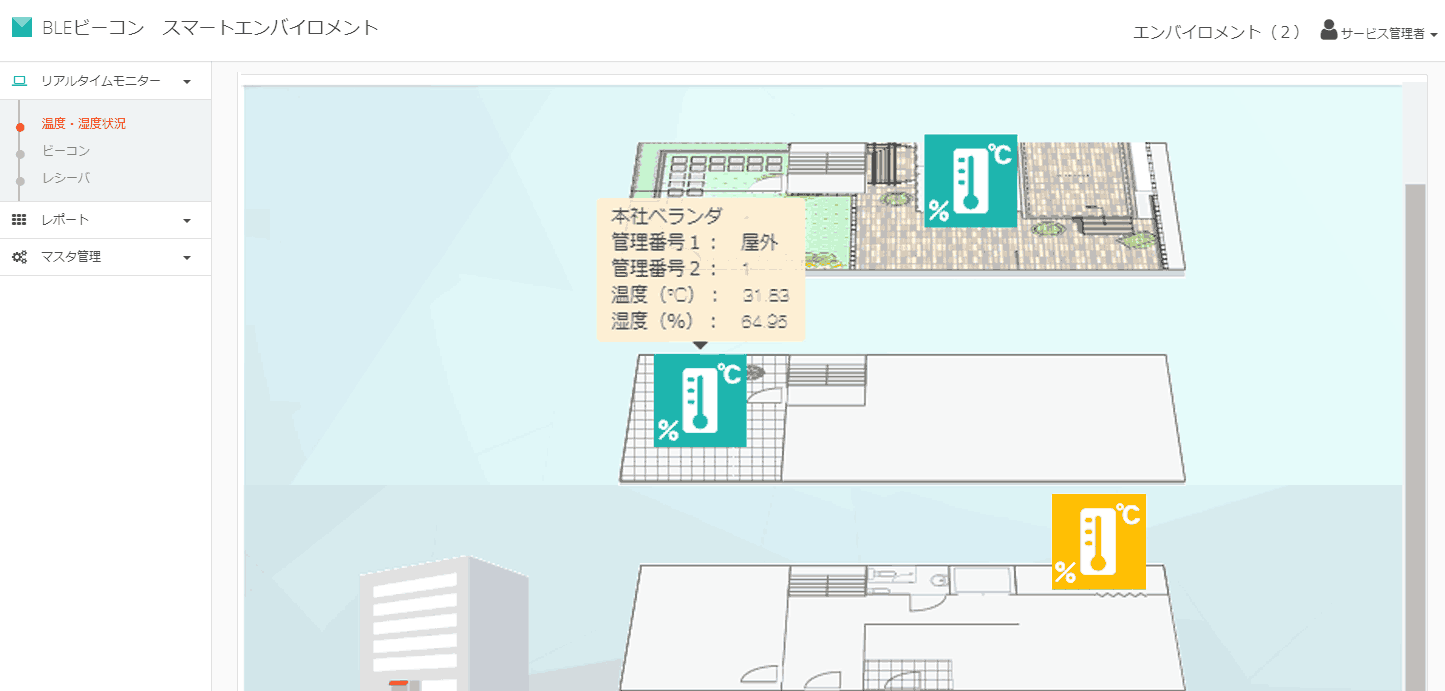

スマートエンバイロメントのリアルタイムモニター画面

しきい値を設定した場合は警告表示も可能

温度・湿度状況は、マスタで登録された建物の図面と、各所に設置した温湿度センサービーコンが表示されます。マウスオーバーでそのビーコンの、現在の温度・湿度の値と名称などを可視化します。

しきい値を設定すると、温度または湿度の上がりすぎ、下がりすぎを警告表示できます。

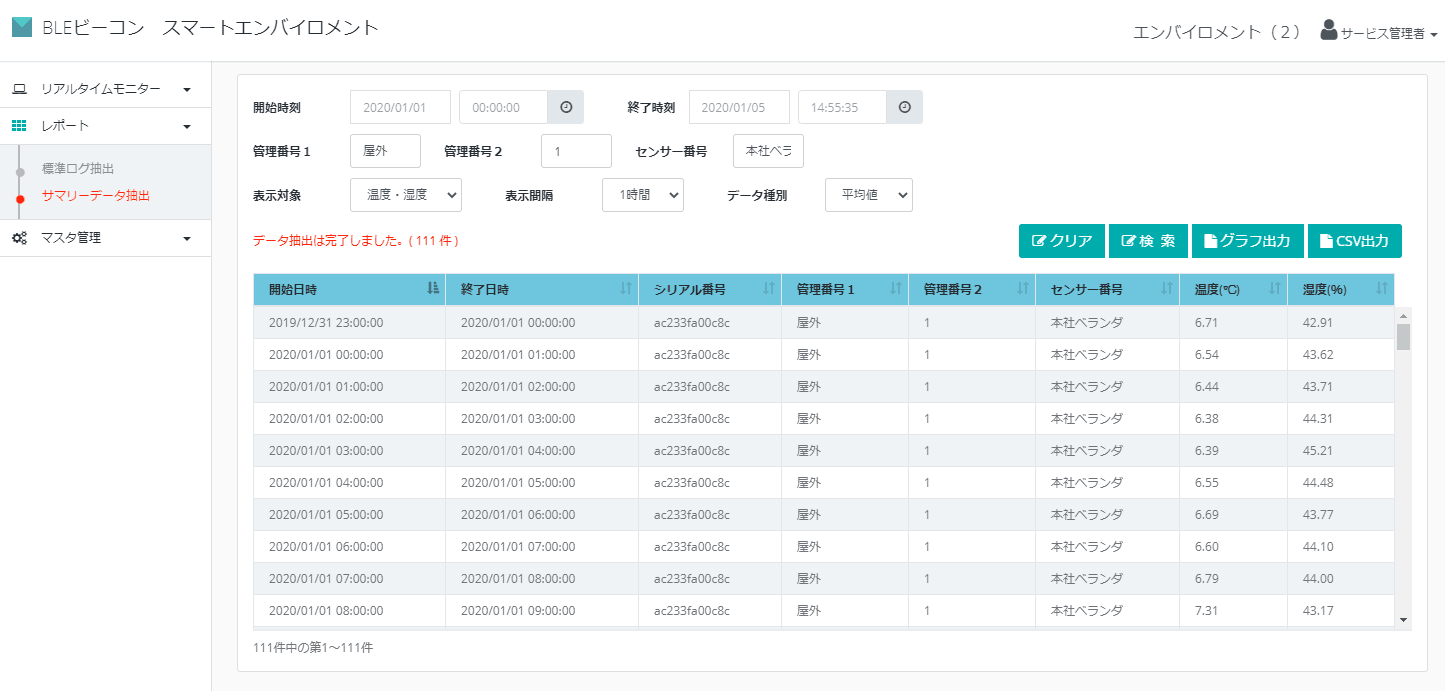

スマートエンバイロメントのサマリーデータ抽出画面

指定の条件で各ビーコンの情報と温度・湿度が一覧表示される

温湿度センサー付きのBLEビーコンから受信し、データベース化された温度と湿度の情報を、お客様が指定した期間、条件で抽出してリスト表示が可能です。データはCSV形式で出力できます。

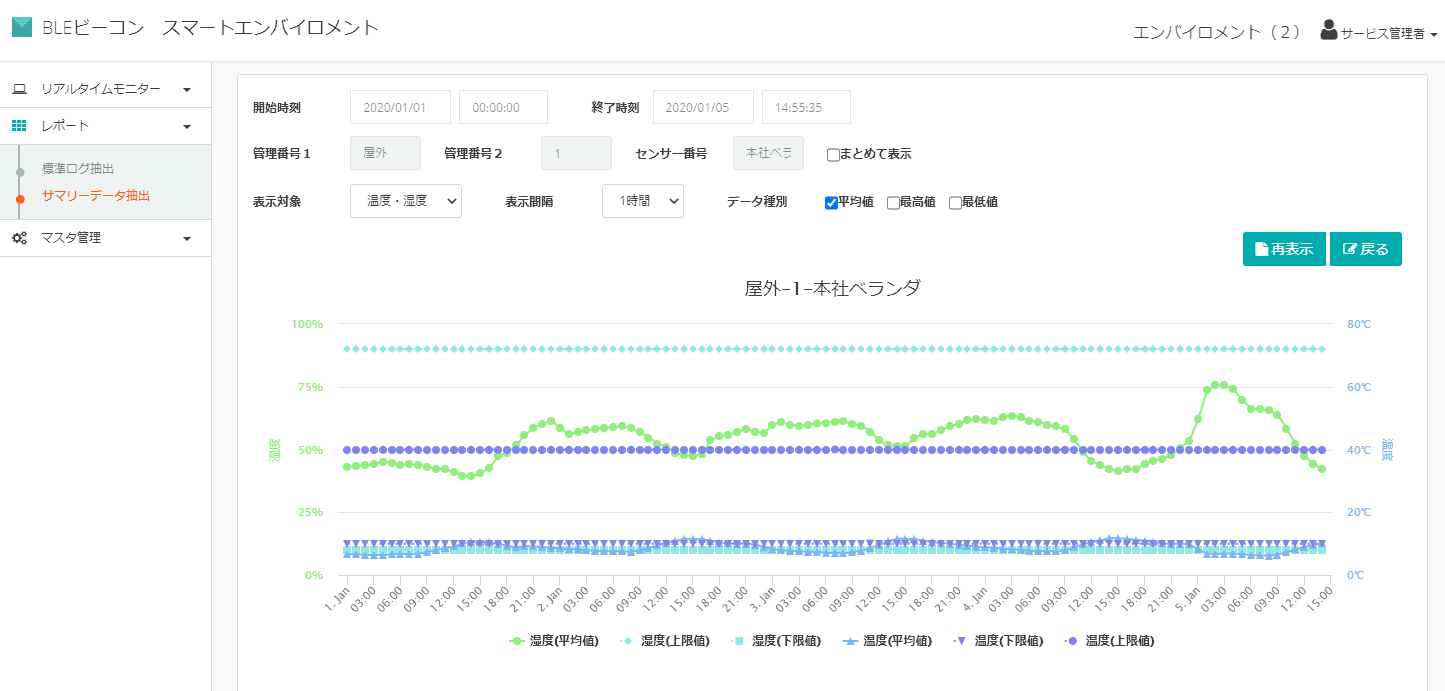

スマートエンバイロメントのサマリーデータ抽出からグラフ作成された画面

サマリー抽出された各ビーコンの情報と温度・湿度が変化がグラフで可視化される

温湿度センサー付きのBLEビーコンから受信し、データベース化された温度と湿度の情報を、お客様が指定した期間、条件で抽出してグラフ表示が可能です。

BLEビーコンは半径1～100m弱までID情報を発信するタグです。スマートエンバイロメントでは温湿度センサービーコンを使用しています。

ビーコンの電波をBLE対応レシーバーが受信することにより、ビーコンを検知します。スマートエンバイロメントでは、BLEによって発信される温度・湿度を見える化できます。

基本的な機能・構成は共通になります。スマートエンバイロメント固有の機能は以下の3点になります。

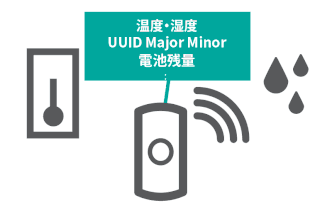

対応の温度・湿度センサー搭載ビーコンを設置して、測定値やIDなどの情報を発信します。どの場所のビーコンなのかは、スマートシリーズのマスタでUUID/Major/Minorと紐づけして識別させています。

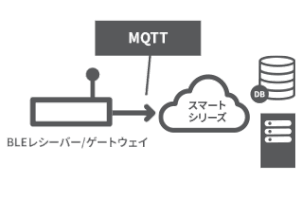

レシーバーは受信データから指定されたUUID値、温度と湿度の測定値とあわせて、指定された時間間隔（任意）にアドバタイズ情報を丸めロギング・サーバーに送信します。

サーバーへ送信するにはWi-Fi/LAN/LTEなどのネットワーク環境が必要です。

ロギングサーバーより蓄積されたビーコン/レシーバー毎のタイムスタンプ付き情報をデータベース化して、モニタリングやレポートなどアプリケーションで可視化します。

BLE-TM530は温度・湿度センサー搭載BLEビーコンです。

スマートエンバイロメントにて温度・湿度情報の管理が可能となり工場・倉庫・オフィス内のモニタリングや異常値検知の際にはメール・電話にてアラーム情報として通知する事が可能となります。

製品名	BLE-TM530
通信方式	BLE4.2
電波発信到達距離	約1～90m　8段階設定（－40/－20/－16/－12/－8/－4/0/4 dBm）
電波発信インターバル	100～5000ms ※推奨100～1000ms
データフォーマット	iBeacon / Eddystone（UID・URL・TLM） / Info（Device Info）※独自規格 /HT Sensor（温度・湿度センサー）※独自規格
重量	約43g（単四乾電池×2本装填）
サイズ	W70.6×D38×H17.8mm
稼働環境（温度）	－40～70℃（出荷時搭載電池の場合）
センサー	温度・湿度センサー（サンプリングレート6秒）

Armadillo IoT G3LはEthernet / Wi-Fi / BLEに対応しており、スマートシリーズ専用のアプリケーションをインストールして、レシーバーとして利用できます。

受信したBLEビーコンの情報と、レシーバーのIDや受信時刻などをスマートシリーズのロギングサーバーへ送信できます。
